Votre titre de propriété mentionne 95 m² de surface de toiture. Pourtant, lorsque vous commencez à envisager d’installer des panneaux solaires sur une toiture, cette donnée cadastrale ne correspond jamais à la surface réellement exploitable. Entre la cheminée, les deux fenêtres de toit, les marges de sécurité réglementaires et les contraintes d’orientation, la surface finale disponible pour les panneaux photovoltaïques se réduit significativement.
Cette confusion entre surface totale et surface nette exploitable constitue la première source d’erreur dans le dimensionnement d’une installation photovoltaïque résidentielle. Une surestimation de 30 à 40% conduit à des attentes irréalistes lors des devis professionnels, voire à un surdimensionnement coûteux. À l’inverse, une sous-estimation prive l’installation d’une capacité de production pourtant accessible. Sur la durée de vie d’une installation photovoltaïque, l’écart financier peut atteindre plusieurs milliers d’euros.
Un calcul rigoureux en quatre étapes permet d’évaluer avec précision la surface réellement disponible, en déduisant obstacles fixes, marges réglementaires et zones inadaptées. Cette évaluation autonome offre une base chiffrée pour aborder les propositions commerciales avec des attentes réalistes et une capacité de vérification.
Le calcul de surface exploitable présenté dans cet article constitue une méthode d’évaluation initiale permettant de dimensionner un projet photovoltaïque avant de solliciter des devis. Cette approche ne remplace en aucun cas l’expertise d’un installateur certifié RGE, indispensable pour valider la faisabilité technique, vérifier la capacité portante de la charpente et garantir l’accès aux aides publiques. Les données chiffrées fournies correspondent à des configurations résidentielles courantes et peuvent varier selon les spécificités de chaque toiture.
- Mesurer la surface totale de toiture : le point de départ incontournable
- Quels obstacles viennent réduire la surface exploitable ?
- Orientation et inclinaison : deux paramètres qui redéfinissent la surface utile
- Comment calculer concrètement la surface nette disponible ?
- De la surface disponible au nombre de panneaux : dimensionner votre installation
- Les erreurs de calcul qui coûtent cher
Mesurer la surface totale de toiture : le point de départ incontournable
La surface totale de toiture constitue le point de départ du calcul, mais ne correspond jamais à la surface que vous pourrez équiper de panneaux photovoltaïques. Cette distinction fondamentale explique l’écart systématique entre les premières estimations et la réalité technique d’une installation.
Trois méthodes permettent d’obtenir la surface totale de toiture : consulter le plan cadastral accessible en mairie ou en ligne sur le site du cadastre, utiliser les plans d’architecte originaux du bâtiment qui indiquent les dimensions exactes de chaque pan, ou effectuer une mesure terrain avec un télémètre laser en appliquant les formules géométriques selon la forme de la toiture. Pour une toiture rectangulaire simple, la formule s’écrit : longueur × largeur. Pour une toiture à quatre pans, la surface totale correspond à la somme des surfaces de chaque pan.
Attention à la confusion coûteuse entre surface totale et surface exploitable : la surface cadastrale ou celle indiquée sur les plans représente l’emprise totale de la couverture, pas la surface disponible pour les panneaux. En configuration résidentielle courante, seulement 65 à 70% de cette surface totale devient réellement exploitable après déduction des obstacles, marges de sécurité et contraintes d’orientation. Une toiture de 100 m² ne permettra donc d’installer que 65 à 70 m² de panneaux photovoltaïques au maximum.
Cette réduction s’explique par l’accumulation de contraintes techniques et réglementaires que les sections suivantes détaillent. La surface de toiture mesure l’emprise totale de la couverture, la surface de panneaux correspond à l’espace physiquement occupé par les modules installés, et la puissance installée en kilowatt-crête (kWc) quantifie la capacité de production électrique. Ces trois notions distinctes sont fréquemment confondues dans les recherches initiales, faussant la compréhension des devis professionnels.
Anticiper dès maintenant un coefficient de réduction global compris entre 0,65 et 0,70 permet de calibrer immédiatement les attentes. Une toiture de 95 m² aboutira vraisemblablement à une surface exploitable comprise entre 62 et 67 m², selon la complexité de la configuration. Cette fourchette constitue un ordre de grandeur initial avant d’entrer dans le calcul détaillé qui quantifie précisément chaque perte.

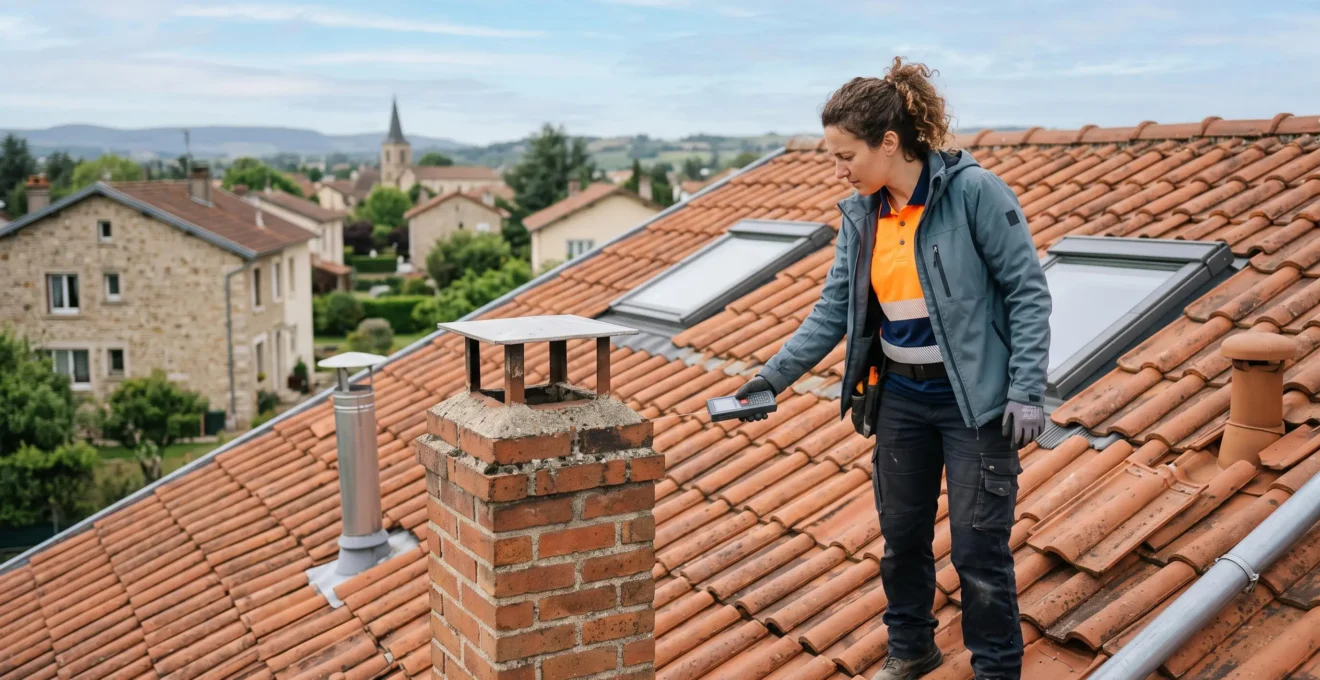

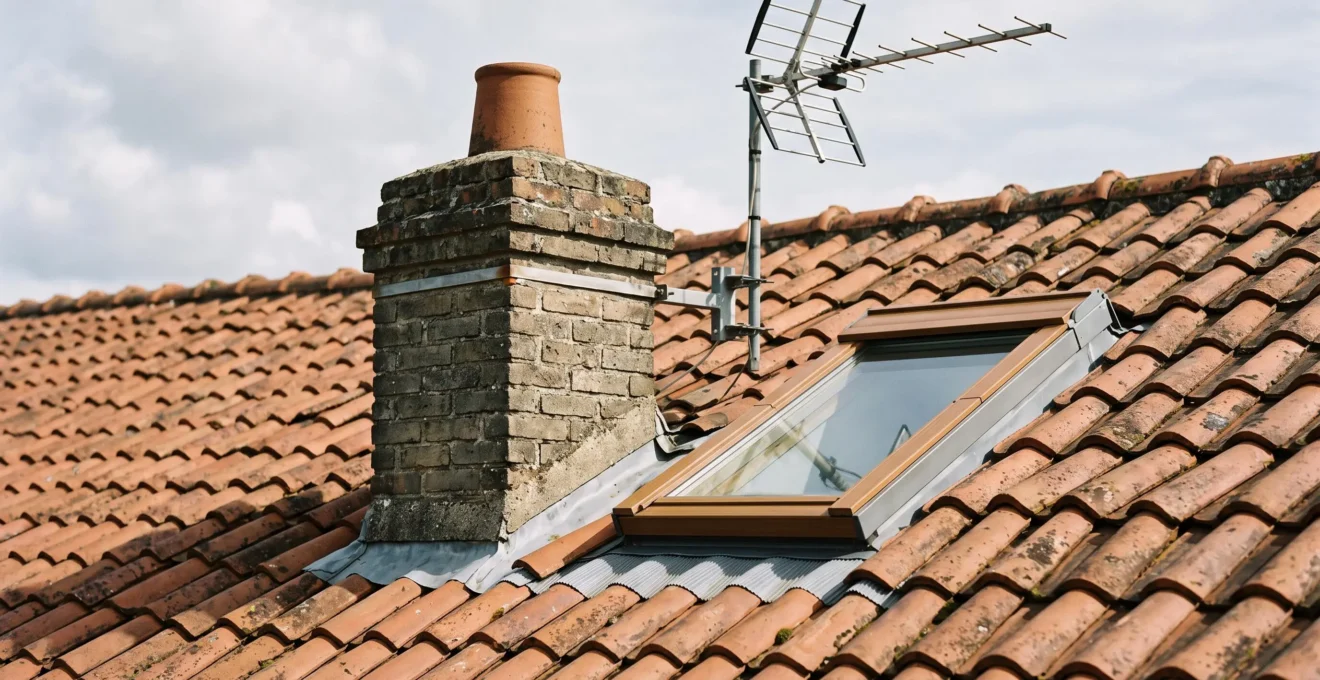

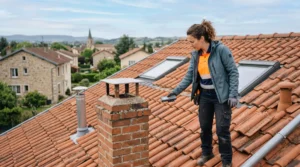

Quels obstacles viennent réduire la surface exploitable ?
Les obstacles fixes occupent un espace définitif que le calcul doit soustraire de la surface totale. Chaque élément traversant ou dépassant de la toiture crée une zone inexploitable, dont l’emprise moyenne permet d’estimer la perte de surface sans mesure exhaustive.
| Type d’obstacle | Emprise moyenne | Remarques techniques |
|---|---|---|
| Cheminée en brique | 1,5 à 2 m² | Inclut la base de sortie et la zone de sécurité immédiate |
| Fenêtre de toit (type Velux) | 1,5 m² par unité | Dimensions standard 78 × 98 cm à 114 × 118 cm |
| VMC et sorties de ventilation | 0,5 à 1 m² | Variable selon le type d’extraction |
| Antenne TV ou parabole | 0,3 à 0,5 m² | Zone d’ancrage et dégagement technique |
| Trappe d’accès au toit | 1 m² | Doit rester accessible pour maintenance |
Au-delà des obstacles visibles, les marges de sécurité réglementaires imposent des distances minimales incompressibles. Les Documents Techniques Unifiés (DTU) encadrant les installations photovoltaïques prescrivent une distance de 30 à 50 cm par rapport aux rives de toiture, selon la hauteur du bâtiment et l’exposition au vent. Cette marge périmétrique, souvent négligée dans les estimations initiales, représente une perte de 10 à 15 m² sur une toiture résidentielle de 100 m². Un espacement pour circulation et maintenance entre les rangées de panneaux s’ajoute à ces contraintes réglementaires.
L’ombrage constitue un facteur technique fréquemment sous-estimé. Un arbre, un bâtiment voisin ou la cheminée elle-même projettent une ombre mobile dont la durée quotidienne détermine l’exploitabilité de la zone concernée. Au-delà de trois heures d’ombrage quotidien, la perte de production rend généralement la zone concernée non rentable, justifiant son exclusion du calcul de surface exploitable. L’ombrage saisonnier créé par une végétation caduque nécessite une évaluation en période hivernale, lorsque l’absence de feuillage révèle la situation la plus défavorable.
L’ombrage partiel affecte l’ensemble de l’installation : les panneaux photovoltaïques fonctionnant généralement en série, l’ombrage d’un seul module réduit la production de toute la chaîne connectée. Cette caractéristique technique justifie l’exclusion préventive des zones soumises à un ombrage régulier, même limité à une petite surface.
L’impact cumulatif de ces contraintes se matérialise rapidement. Une toiture de 100 m² équipée d’une cheminée de 2 m², de deux fenêtres de toit totalisant 3 m² et soumise à des marges de sécurité périmétriques de 15 m² perd déjà 20 m² avant même la prise en compte de l’orientation des différents pans. Cette réduction de 20% s’ajoute aux pertes liées à l’orientation défavorable de certaines zones, détaillées dans la section suivante.
Orientation et inclinaison : deux paramètres qui redéfinissent la surface utile
Tous les pans de toiture ne présentent pas la même capacité de production photovoltaïque. L’orientation détermine la quantité d’ensoleillement reçue quotidiennement, justifiant l’inclusion ou l’exclusion de certaines zones du calcul de surface exploitable.
Selon l’ADEME, la rentabilité d’une installation photovoltaïque en toiture repose sur un dimensionnement maximisant la puissance installée sur les orientations favorables : Sud, Est et Ouest. Cette hiérarchie technique se traduit par des coefficients de rendement différenciés : l’orientation plein Sud constitue la référence à 100%, les orientations Sud-Est et Sud-Ouest atteignent 90 à 95% du rendement optimal, les orientations Est et Ouest conservent 75 à 85% du potentiel, tandis que l’orientation Nord descend sous le seuil de rentabilité économique avec moins de 60% du rendement Sud.
-
Si votre pan est orienté Sud, Sud-Est ou Sud-Ouest :
Inclure systématiquement ce pan dans le calcul de surface exploitable. Ces orientations garantissent une production optimale justifiant l’investissement.
-
Si votre pan est orienté Est ou Ouest :
Inclure ce pan dans le calcul, particulièrement en configuration d’autoconsommation où la production matinale (Est) ou vespérale (Ouest) coïncide avec les pics de consommation du foyer.
-
Si votre pan est orienté Nord :
Exclure ce pan du calcul de surface exploitable. Le rendement insuffisant ne permet pas de rentabiliser l’investissement sur ces zones, sauf configuration très spécifique nécessitant l’avis d’un professionnel.
L’inclinaison optimale en France métropolitaine se situe entre 30 et 35 degrés, angle permettant de maximiser la production annuelle en combinant ensoleillement estival et hivernal. Les toitures présentant une inclinaison comprise entre 25 et 45 degrés restent dans une plage favorable avec un impact limité sur le rendement global. Les toitures plates nécessitent l’installation de structures porteuses inclinées, réduisant la densité de panneaux installables par mètre carré disponible. Les toitures à forte pente supérieure à 45 degrés conservent un rendement acceptable mais compliquent l’installation et la maintenance.
Sur une toiture à quatre pans totalisant 100 m², l’exclusion du pan Nord représente une réduction immédiate de 20 à 25 m² de la surface initialement mesurée. Cette perte s’ajoute aux obstacles fixes et marges de sécurité déjà quantifiés, conduisant à une surface exploitable finale significativement inférieure à la surface cadastrale de départ. Une toiture de quatre pans de 100 m² avec un pan Sud de 30 m², un pan Nord de 30 m² exclu, et deux pans Est-Ouest de 40 m² conserve ainsi 70 m² de surface orientée favorablement, avant déduction des obstacles et marges.
Comment calculer concrètement la surface nette disponible ?
La méthode de calcul structurée en quatre étapes séquentielles permet de passer de la surface totale cadastrale à la surface nette réellement exploitable pour l’installation de panneaux photovoltaïques.
-
Étape 1 : Mesurer la surface totale de toiture
Obtenir la surface totale par consultation du plan cadastral, des plans d’architecte ou mesure terrain. Pour une toiture simple rectangulaire : longueur × largeur. Pour une toiture à plusieurs pans : additionner la surface de chaque pan. Exemple : toiture à deux pans de 10 m × 5 m chacun = 100 m² au total.
-
Étape 2 : Soustraire les obstacles fixes
Recenser et quantifier tous les obstacles permanents : cheminées (1,5 à 2 m² chacune), fenêtres de toit (1,5 m² par unité), VMC (0,5 à 1 m²), antennes (0,3 à 0,5 m²), trappes d’accès (1 m²). Additionner ces emprises et les soustraire de la surface totale. Exemple : 100 m² – (cheminée 2 m² + deux fenêtres 3 m²) = 95 m².
-
Étape 3 : Déduire les marges de sécurité réglementaires
Appliquer les distances minimales obligatoires : 30 à 50 cm par rapport aux rives de toiture sur tout le périmètre, espacement pour circulation entre rangées de panneaux. Sur une toiture résidentielle standard de 100 m², cette marge périmétrique représente environ 15 m². Exemple : 95 m² – 15 m² de marges = 80 m².
-
Étape 4 : Exclure les pans mal orientés
Identifier l’orientation de chaque pan et exclure les surfaces orientées Nord. Conserver les orientations Sud, Sud-Est, Sud-Ouest, Est et Ouest. Sur une toiture à quatre pans, le pan Nord représente généralement 20 à 25% de la surface. Exemple : 80 m² – pan Nord 15 m² = 65 m² de surface nette exploitable.
65-70 m²
Surface nette exploitable moyenne obtenue à partir d’une toiture résidentielle de 100 m² en configuration standard avec obstacles courants (cheminée, fenêtres de toit) et toiture à quatre pans incluant un pan Nord exclu.
L’application de cette méthode au cas d’une maison avec une toiture de 95 m² orientée Sud-Ouest, équipée d’une cheminée et de deux fenêtres de toit, aboutit au calcul suivant : surface totale 95 m², moins obstacles fixes 5 m² (cheminée 2 m² + fenêtres 3 m²), moins marges de sécurité 14 m², sans exclusion de pan car l’orientation Sud-Ouest reste favorable. La surface nette exploitable atteint donc 76 m², soit environ 80% de la surface totale initiale.
Pour une estimation rapide sans calcul détaillé, l’application d’un coefficient de réduction global de 0,65 à 0,70 à la surface totale fournit un ordre de grandeur immédiat : une toiture de 100 m² multiplié par 0,65 donne 65 m² exploitables. Cette approximation ne dispense pas du calcul rigoureux pour un projet réel, mais permet de valider la cohérence du résultat obtenu ou de détecter une erreur manifeste dans l’évaluation détaillée.

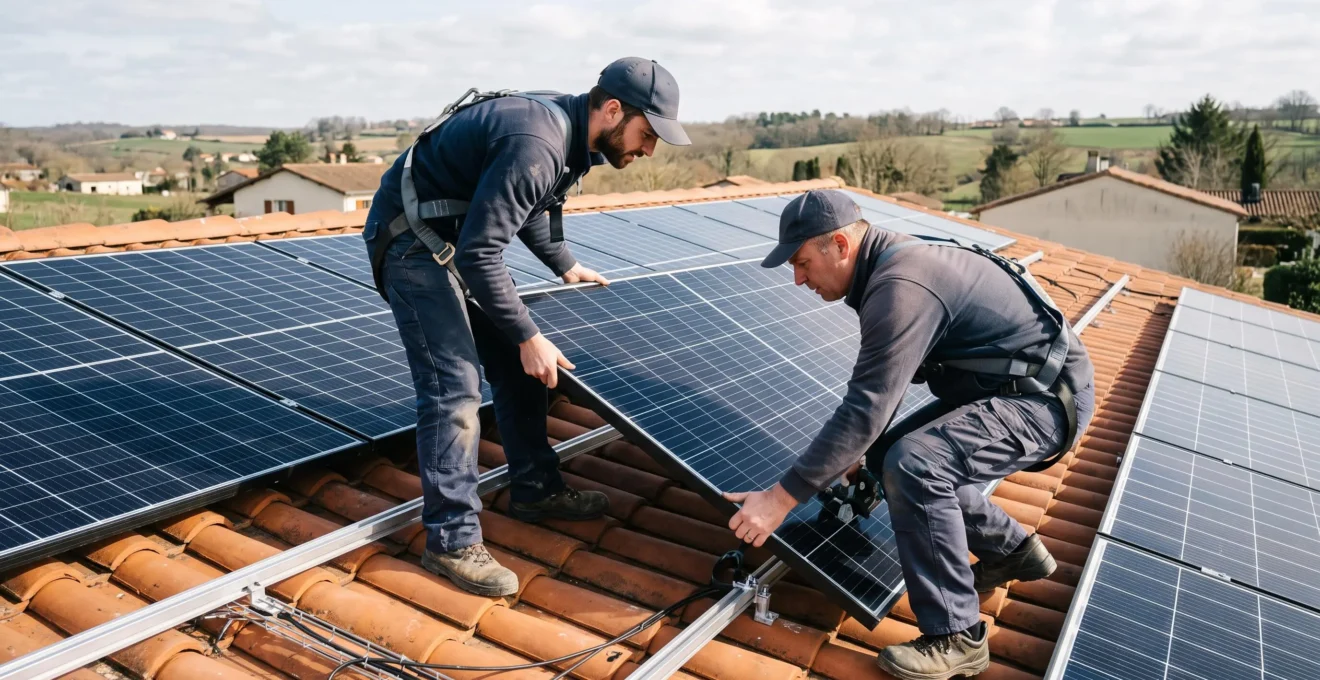

De la surface disponible au nombre de panneaux : dimensionner votre installation
La surface nette exploitable calculée doit être convertie en nombre de panneaux physiquement installables, puis en puissance électrique pour estimer la production annuelle et la couverture des besoins du foyer.
Un panneau photovoltaïque résidentiel standard mesure 1,7 m de long sur 1 m de large, soit 1,7 m² par module. La puissance unitaire de ces panneaux se situe entre 300 et 400 watts-crête (Wc), avec une valeur moyenne courante de 375 Wc. Selon les données techniques de référence, la puissance surfacique des modules photovoltaïques se situe entre 150 et 200 Wc par mètre carré, cohérent avec un panneau de 1,7 m² développant 300 à 400 Wc.
L’installation physique des panneaux nécessite un espacement de circulation de 10 à 15 cm entre les modules pour les raccordements et la maintenance. Cet espacement technique se traduit par un coefficient d’occupation réel de 0,85 à 0,90 : la surface effectivement couverte par les panneaux représente 85 à 90% de la surface exploitable calculée. La formule de conversion s’écrit donc : nombre de panneaux = (surface nette exploitable en m² ÷ 1,7 m²) × coefficient 0,9, arrondi à l’entier inférieur.
| Surface nette exploitable | Nombre de panneaux (approx.) | Puissance installée (kWc) | Production annuelle estimée (kWh/an)* |
|---|---|---|---|
| 50 m² | 26 panneaux | 9,8 kWc | 11 000 à 13 000 kWh |
| 65 m² | 34 panneaux | 12,8 kWc | 14 000 à 16 500 kWh |
| 76 m² | 40 panneaux | 15 kWc | 17 000 à 19 500 kWh |
| 90 m² | 48 panneaux | 18 kWc | 20 000 à 23 000 kWh |
* Production annuelle estimée pour une installation en région Centre-Est (Lyon) avec orientation favorable. Les valeurs varient selon l’ensoleillement local et l’inclinaison réelle.
Le passage à la puissance totale s’effectue en multipliant le nombre de panneaux par la puissance unitaire : 40 panneaux × 375 Wc = 15 kWc (kilowatts-crête). Cette puissance installée permet d’estimer la production électrique annuelle selon la région géographique. En France, une installation d’1 kWc produit entre 900 et 1 400 kWh par an selon l’ensoleillement local, soit 13 500 à 21 000 kWh annuels pour une installation de 15 kWc.
La confrontation entre production estimée et consommation actuelle du foyer valide la cohérence du dimensionnement. Un foyer de quatre personnes consomme en moyenne 4 500 à 8 000 kWh par an selon les équipements et les usages. Une installation de 15 kWc produisant 17 000 à 19 500 kWh annuels en région lyonnaise couvre donc largement les besoins, permettant une autoconsommation complète avec revente du surplus. Un dimensionnement produisant moins de 70% de la consommation annuelle signale un sous-dimensionnement potentiel justifiant la vérification du calcul de surface exploitable.
La certification RGE reste obligatoire pour bénéficier des aides publiques : le calcul autonome de la surface exploitable et du dimensionnement constitue un outil d’évaluation initiale permettant d’aborder les devis professionnels avec des attentes chiffrées réalistes. L’installation effective nécessite l’intervention d’un professionnel certifié Reconnu Garant de l’Environnement (RGE), condition d’accès à la prime à l’autoconsommation et aux autres dispositifs de soutien financier.
Les erreurs de calcul qui coûtent cher
Certaines approximations dans le calcul de surface exploitable entraînent des conséquences financières mesurables sur la durée de vie de l’installation photovoltaïque.
Oublier les marges de sécurité réglementaires dans le calcul initial conduit à commander un nombre de panneaux physiquement non installable une fois les distances minimales respectées. Une surestimation de 10 m² de surface exploitable se traduit par six panneaux en excès, représentant environ 2 400 euros de matériel commandé mais non installable. Au-delà du coût financier direct, cette erreur rallonge les délais du projet le temps de rectifier la commande ou de revoir la configuration.
Négliger l’ombrage saisonnier ou son évolution future constitue une erreur d’évaluation aux conséquences différées mais cumulatives. Un arbre créant trois heures d’ombrage quotidien sur 15 m² de panneaux (environ neuf modules) réduit la production de cette zone de 15 à 25% selon la période de l’année. Sur trente ans de durée de vie, cette perte représente plusieurs milliers d’euros de production non valorisée. La croissance progressive de la végétation voisine aggrave ce phénomène dans le temps, justifiant une évaluation anticipant l’évolution du contexte sur quinze à vingt ans.
Impact financier d’une erreur de dimensionnement : chaque mètre carré de toiture mal évalué représente environ 0,6 panneau en moins ou en trop, soit un écart de 300 à 400 euros d’investissement initial. Sur une erreur de 10 m², l’écart atteint 1 800 à 2 400 euros en matériel, sans compter la production annuelle perdue en cas de sous-dimensionnement ou la surcapacité inutile en cas de surdimensionnement. Ces montants justifient la rigueur méthodologique du calcul en quatre étapes présenté dans cet article.
Confondre surface de toiture, surface de panneaux et puissance installée fausse toute la compréhension du dimensionnement et rend incompréhensibles les devis professionnels reçus. La surface de toiture mesure l’emprise cadastrale totale, la surface de panneaux quantifie l’espace physiquement occupé par les modules après déduction de tous les obstacles et marges, et la puissance en kWc traduit la capacité de production électrique. Un lecteur pensant disposer de « 100 m² donc 100 kWc » surestimerait la puissance réelle d’un facteur six à sept, créant des attentes financières totalement déconnectées de la réalité technique.
Omettre la vérification de la capacité portante de la charpente constitue une limite du calcul autonome nécessitant une expertise professionnelle. Une toiture présentant une surface exploitable théorique satisfaisante peut s’avérer structurellement inadaptée au poids des panneaux et du système de fixation, estimé entre 15 et 20 kg par mètre carré. Cette vérification technique, impossible sans compétence en structure du bâtiment, justifie le recours obligatoire à un professionnel certifié avant toute validation définitive du projet.
La maîtrise du calcul de surface exploitable repositionne l’échange avec les professionnels sur une base technique argumentée plutôt que sur une dépendance totale à l’estimation commerciale. Cette autonomie d’évaluation initiale réduit l’asymétrie d’information caractéristique du marché photovoltaïque résidentiel, où l’investissement de plusieurs milliers d’euros se décide souvent sur la base d’une confiance aveugle dans les chiffres avancés. Les quatre étapes de calcul détaillées dans cet article fournissent les moyens de cette vérification, tout en identifiant clairement les limites au-delà desquelles l’intervention d’un professionnel certifié RGE devient indispensable : validation structurelle, optimisation fine de la disposition des modules, raccordement électrique et accès aux dispositifs de soutien public.
Dimensionner précisément votre projet solaire commence par cette évaluation rigoureuse de la surface réellement disponible. Les avantages économiques des énergies renouvelables se concrétisent pleinement lorsque l’installation correspond exactement aux capacités de la toiture et aux besoins du foyer, évitant aussi bien le sous-dimensionnement qui limite le retour sur investissement que le surdimensionnement qui immobilise un capital inutile. La prochaine étape consiste à solliciter plusieurs devis auprès d’installateurs certifiés RGE, en confrontant leurs propositions au calcul de référence établi pour votre configuration spécifique. Pour approfondir les aspects techniques de l’intégration du photovoltaïque sur toiture, des ressources complémentaires détaillent les contraintes architecturales et les solutions d’installation adaptées aux différentes configurations de bâti existant.
